- Код: 7448700022
- EAN: 4059192064587

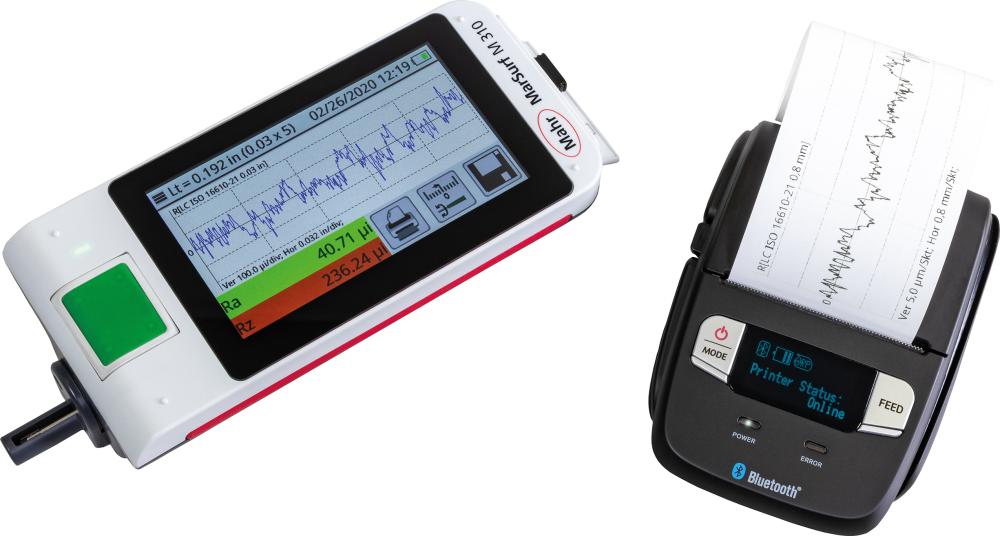

Комплект вимірювача шорсткості MarSurf M310 з принтером MAHR
Názov SK:
Merač drsnosti MarSurf M310 sada vrátane tlačiarne MAHR
Na objednávku
(na externom sklade)
- Doprava od 3,50 €
- Pri nákupe: nad 150 € doprava zadarmo!
- Zdieľajte produkt priateľom
Мобільний комплект для вимірювання шорсткості MarSurf M 310
Застосування: Невеликий розмір та мала вага зі знімним пристроєм подачі, просте та інтуїтивно зрозуміле керування. Великий сенсорний TFT-екран з підсвічуванням 4,3 дюйма, поворотний дисплей, передача протоколів вимірювань та вимірюваних даних через Bluetooth або кабель, сумісність з IATF 16949 – безпечне відстеження через MarConnect, створення готових PDF-протоколів безпосередньо у вимірювальному пристрої, коментарі клієнта до PDF-протоколу вводяться безпосередньо в MarSurf M 310, понад 1200 вимірювань без зарядки, вбудований стандарт шорсткості, що вибирається, вибір функції автоматичного відключення: гарантує, що навіть непрофесійний вимірювальний технік отримає правильні результати вимірювання.
Особливі переваги: Бездротова передача результатів вимірювань, наприклад, у файл Excel® та інші програми Windows® через програмний інтерфейс MarCom Prof. P. При підключенні лазерного сканера попередньо налаштовані вимірювання запускаються за допомогою штрих-коду або QR-коду, а інформація про заготовку зчитується.
Застосування: На валах, корпусах деталей, великих верстатах, великих заготовках, фрезерованих та точених деталях, шліфованих та хонінгованих заготовках, у виробничих зонах на верстаті для швидкого Перевірка глибини шорсткості заготовки у верстаті або на верстаті.
Комплектація: З подавальною машиною (знімною), 1 стандартним датчиком PHT6-350 відповідно до стандарту, вбудованим акумулятором, еталоном шорсткості, інтегрованим у корпус (знімним). Сертифікат калібрування від Mahr, захист датчика/тримач призми, зарядний пристрій, регулювання висоти (інтегроване), сумка з плечовим ременем, USB-кабель, ручна призма з регулюванням висоти (пара), подовжувач до ковзного пристрою (довжина 1,2 м) та інструкція з експлуатації.
Технічні дані: Параметри: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) відповідно до Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) відповідно до Rz), Vo
Горизонтальна шкала: залежить від функції відсікання
Зміст звіту: R-профіль, MRK, P-профіль (MOTIF), відображення результатів
Функція калібрування: динамічна; Ra, Rz, Rsm
Інтерфейс передачі даних: USB A, USB B, MarConnect (двонаправлений), слот microSD для карт SD/SDHC до 32 ГБ
Клас захисту: IP40
Діапазон температур для роботи: від +5 °C до +40 °C
Діапазон температур для зберігання: від –15 °C до +55 °C
Акумулятор: літій-іонний акумулятор, 3,7 В, номінальна ємність 11,6 Вт·год, мін. 1200 вимірювань
Розміри (Д x Ш x В) розсувного пристрою: 160 x 77 x 50 мм
Розміри (Д x Ш x H) оціночного пристрою: 190 x 140 x 75 мм
Вага: 4,7 кг
Принцип вимірювання: контактне вимірювання профілю
Датчик: індуктивний датчик
Кінчик датчика: 2 мкм
Діапазон вимірювання: 350 мкм
Роздільна здатність профілю: 8 нм
Фільтр відповідно до ISO/JIS: Гаусів фільтр відповідно до ISO 16610-21 (раніше ISO 11562), спеціальний фільтр відповідно до DIN EN ISO 13565-1, ls-фільтр відповідно до DIN EN ISO 3274 (перемикається)
Поріг відсічення Ic відповідно до ISO/JIS: 0,25 мм, 0,8 мм, 2,5 мм, автоматичне розпізнавання фільтра, змінний
Кількість окремих вимірювальних шляхів n відповідно до ISO/JIS: на вибір: 1–16
Скорочена функція відсічення відповідно до ISO/JIS: на вибір
Шлях датчика Lt відповідно до ISO/JIS: 1,5; 4,8; 15, N x Lc, змінне, автоматичне
Шлях датчика згідно з ISO 12085 (MOTIF): 1; 2; 4; 8; 12; 16 мм
Загальний шлях In згідно з ISO/JIS: 1,25 мм, 4 мм, 12,5 мм
Швидкість сканування: 0,5 мм/с
Вимірювальна сила: 0,75 мН
Виробник: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE, +49 551 7073 0, info@mahr.com
Súprava mobilného drsnomera MarSurf M 310 Použitie: Malá veľkosť a nízka hmotnosť s vyberateľným podávacím zariadením, jednoduchá a intuitívna obsluha. Veľký podsvietený dotykový displej 4,3“-TFT, otočný displej, prenos meracích protokolov a nameraných údajov buď pomocou Bluetooth, alebo cez kábel, kompatibilita s IATF 16949 –Bezpečná spätná vysledovateľnosť pomocou MarConnect, vytvorenie hotových protokolov PDF priamo v meracom zariadení, špecifické komentáre od zákazníka k protokolu PDF sa zadávajú priamo v MarSurf M 310, viac ako 1200 meraní bez nabíjania, integrovaný, vyberateľný štandard drsnosti, automatická voľba funkcie Cut-off: zaručí aj osobe, ktorá nie je profesionálnym meracím technikom, že dosiahne správne výsledky merania. Osobitné výhody: Bezkáblový prenos nameraných výsledkov napr. do súboru Excel® a ďalších aplikácií Windows® prostredníctvom softvérového rozhrania MarCom Prof. Pp pripojení laserového skenera sa pomocou čiarového kódu alebo QR kódu spustia vopred nakonfigurované merania, načítajú sa informácie o obrobku. Použitie: Na hriadele, časti puzdra, veľké stroje, veľké obrobky, frézované a sústružené diely, brúsené a honované obrobky, vo výrobných priestoroch na stroj na rýchle preverenie hĺbky drsnosti obrobku v stroji alebo na stroji. Rozsah dodávky: S podávacím zariadením (vyberateľným), 1 štandardným snímačom PHT6-350 v súlade s normou, zabudovaným akumulátorom, štandardom drsnosti, integrovaným v puzdre (vyberateľným) v. certifikátu o kalibrácii od spol. Mahr, ochranou snímača/držiak hranolov, nabíjačkou, výškovým nastavením (integrovaným), taškou s ramenným popruhom, káblom USB, ručným hranolom s výškovým nastavením (pár), predlžovacím káblom k posuvnému zariadeniu (dĺžka 1,2 m) a návodom na prevádzku. Technické údaje: Parametre: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) v súlade s Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) v súlade s Rz), Vo Horizontálna mierka: závisí od funkcie Cut-off Obsah protokolu: R-Profil, MRK, P-Profil (MOTIF), zobrazenie výsledku Funkcia kalibrácie: dynamická; Ra, Rz, Rsm Dátové rozhranie: USB A, USB B, MarConnect (obojsmerné), microSD Slot pre karty SD/SDHC do 32 GB Trieda ochrany: IP40 Teplotný rozsah na prevádzku/prácu: +5 °C až +40 °C Teplotný rozsah na uskladnenie: –15 °C až +55 °C Akumulátor: lítium-iónový akumulátor, 3,7 V, menovitá kapacita 11,6 Wh, min. 1200 meraní Rozmery (d x š x v) posuvného zariadenia: 160 x 77 x 50 mm Rozmery (d x š x v) vyhodnocovacieho zariadenia: 190 x 140 x 75 mm Hmotnosť: 4,7 kg Princíp merania: dotykové meranie profilu Snímač: induktívny snímač Hrot snímača: 2 µm Rozsah merania: 350 µm Rozlíšenie profilu: 8nm Filter v súlade s ISO/JIS: Gaussov filter podľa ISO 16610-21 (predtým ISO 11562), špeciálny filter podľa DIN EN ISO 13565-1, ls filter podľa DIN EN ISO 3274 (vypínateľný) Cut-off Ic podľa ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatické rozpoznanie filtra, variabilné Počet n jednotlivých dráh merania podľa ISO/JIS: voliteľný: 1–16 Skrátená funkcia Cut-off podľa ISO/JIS: voliteľná Dráha snímača Lt podľa ISO/JIS: 1,5; 4,8; 15, N x Lc, variabilná, automatická Dráha snímača podľa ISO 12085 (MOTIF): 1; 2; 4; 8; 12; 16 mm Celková dráha In podľa ISO/JIS: 1,25 mm, 4 mm, 12,5 mm Rýchlosť snímania: 0,5 mm/s Meracia sila: 0,75 mN Hersteller: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE, +49 551 7073 0, info@mahr.com
| Vyhotovenie | |
|---|---|
| Názov značky | |
| Názov výrobcu | |
| Informácia výrobcu | Hersteller: Mahr GmbH, Carl-Mahr-Str. 1, 37073 Göttingen, DE |
